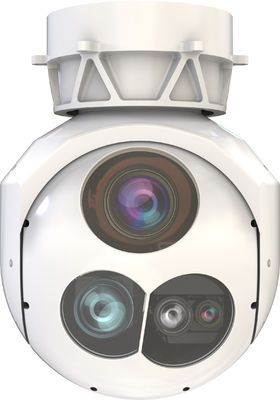

200MM Dua poros 3Sensor Kapsul Elektro Optik Untuk Pengawasan Dan Pengakuan Eo Gimbal



EO Pod ini adalah unit dua sumbu, dua frame, menampilkan built-in 30x kamera zoom optik terus menerus TV, gelombang tengah didinginkan infrared imaging assembly, dan laser illuminator.Ini termasuk modul anti-latensi terintegrasi, pengenalan objek AI, dan kemampuan pelacakan multi-objek. QG-200T terutama digunakan dalam aplikasi pengawasan seperti pencitraan, deteksi, posisi, panduan, pelacakan,dan pengenalan objek di tanahDesainnya melayani berbagai operasi termasuk inspeksi jalur, penyelidikan kecelakaan, tanggap darurat, pengumpulan bukti penegakan hukum,serta kegiatan anti-terorisme dan anti-kekerasan.

Parameter 2 Axis 3 Sensor Electro Optical Pod untuk pengawasan dan pengenalan objek



Servo		Televisi
Jarak arah N×360°		Band	0.4μm 0.9μm
Jangkauan kemiringan -120° ∼40°		Rasio resolusi	1920×1080
konsistensi akurasi ≤100urad ((2°/1Hz,1°/2Hzfluktuasi frekuensi)		Panjang fokus	F=4,3 ∙ 129 mm
Keakuratan Pengukuran Sudut ≤1mrad		Sudut pandang	63.7° ∙ 2.3°
Kecepatan sudut ≥ 60°/s		Optical Zoom	30X
Kecepatan sudut ≥ 150°/s2		Jangkauan Deteksi	Manusia 6 km, kendaraan 15 km
Pelacakan Objek Tunggal		Jarak Pengakuan	Manusia 2km, kendaraan 8km
Target Jenis tujuan umum		IR
Tingkat pelacakan ≥32pixel/frame		Band	3μm5μm
Update frame rate ≥50FPS		Waktu pendinginan	≤6 menit
Multiple Object tracking		Rasio resolusi	640×512
Objek Jenis manusia, kendaraan, kapal, pesawat terbang		Pixel	15 μm
Mengingat ≥ 90%		Panjang fokus	40 ′′ 220mm zoom / F4.0
Keakuratan ≥ 80%		Sudut bidang pandang	130,75° ∼2,5°
Ukuran Target Minimal 32×32 @1080P		Jangkauan Deteksi	Manusia 4,6 km, kendaraan 20,0 km
Jumlah sasaran pelacakan ≥ 20		Jarak Pengakuan	Manusia 1,1km, kendaraan 5,0km
Tingkat Transisi Pelacakan ≤15%		Laser Jangkauan Pencari
Tingkat Transisi Pelacakan ≥20FPS		Band	1064nm
Ukuran antarmuka		Energi Pulsa	40mJ
Dimensi ≤ Φ200mm×260mm		Jangkauan	300m8000m
Berat ≤5,5kg		Keakuratan Jangkauan	± 5m
Sumber Daya	18 ′32VDC ((dengan kemampuan perlindungan lonjakan dan lonjakan)	Metode dan Pola Pengkodean Pencahayaan	Kode Frekuensi yang tepat, dengan durasi pencahayaan tunggal tidak kurang dari 25 detik (kode dapat diatur).
Konsumsi 20w (rata-rata) 50w (nilai puncak)		Video dan Penyimpanan
Interface Komunikasi Serial port, 1Gbps		Format Foto	JPEG
Video Interface 1Gbps, SDI		Format Video	MP4
Suhu Lingkungan		Format Pengkodean	H.264H.265
Suhu Operasi -40°C-60°C		Protokol Video	TS,RTSP,RTMP,UDP dll
Suhu penyimpanan -45°C~70°C		Penyimpanan	128GB
Dampak 20g, 11ms





Fitur Utama Dual Axes Three Sensors Electro Optical Pod untuk Sistem UAV

Pengakuan objek AI: manusia, kendaraan, kapal, dan pengenalan target
Kunci yang dibantu AI: pengenalan dan pelacakan sasaran otomatis
AI Anti oklusi Pelacakan: Pengakuan objek dibantu Pelacakan stabil Stabilitas dua sumbu: isolasi komprehensif dari gerakan sudut pembawa
Dua sensor fotografi dan rekaman: mendukung analisis pasca
Stabilisasi gambar elektronik: pengalaman stabil pada tingkat sub-pixel
Anti link delay: bergerak objek, kunci yang tepat
Pengakuan dan pelacakan beberapa objek: mendukung kunci keyboard dari objek dan kunci suara dari objek
Peningkatan jarak jauh halaman web: dukungan jarak jauh, respons tingkat kedua

Efek pengakuan
